EMC暗室是常见的屏蔽测试设备，空间辐射测试也是最常做的EMC电磁兼容测试项目之一，也是最容易出现问题的一个测试项目。

对很多刚接触EMC测试的朋友来讲，对于EMC暗室测试和EMC的测试报告数据，往往感觉比较陌生，不知道怎么看这份数据，希望看完以下内容，会对你有所帮助。

专业测试辐射的场所是屏蔽室（暗室），主要有3米法和10米法暗室，两者建设成本不一，可根据需要择一而建，通常来说建造3米暗室亦可满足需求，只有在专业的检测实验室检测的数据才更加真实可靠。

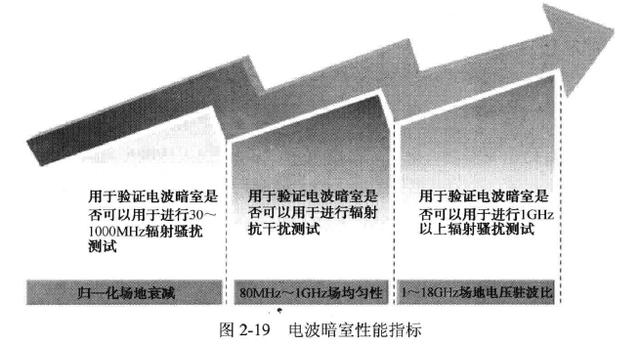

电波暗室主要有三个性能指标，每个指标都对应不同的测试项目，如图a所示。

1）归一化场地衰减（NSA）测试：

电波暗室在墙面和天花板的铁氧体及角锥吸波材料安装完毕后，应该进行场地性能的测试。NSA是评价电波暗室性能的核心指标，它的结果直接决定了电波暗室是否可以用于进行30~1000MHz的辐射骚扰测试。NSA测试有离散频率法和扫频法两种方法。扫频法利用一个带跟踪源、具有最大值保持功能的频谱分析仪进行扫频测试，可大大节省测试时间。

2）80MHz~1GHz场均匀性（FU）测试
使用电波暗室进行辐射抗扰度测试时，要确保受试设备周围产生均匀的场。因此，必须进行测试面场均匀性的校准，合格后方可进行抗扰度测试。在进行场均匀性测试时，要求在发射天线与受试设备之间的地面上铺设吸波材料，防止地面反射影响场均匀性，这时半电波暗室就成了全电波暗室。

3）1~18GHz场地电压驻波比（SVSWR）测试
在对电脑及其外围产品进行1GHz以上辐射骚扰测试时，需要使用全电波暗室，这时需要在半电波暗室的接地平板上铺设吸波材料。一个全电波暗室若用于测试产品1GHz以上的辐射骚扰，必须通过场地电压驻波比（SVSWR）测试。

SVSWR测试需要的测试位置是由测试静区的尺寸决定的。这些位置是一个有6个测试点的序列，这6个测试点位于指向接收天线参考点的连线上。

F1~F6即前端位置1~6。前端位置在测试静区中心与接收天线参考点的连线上。要确定这些位置，首先要确定F6，它位于测试区域的最前端。F6在测试轴线上，该点与接收天线参考点的距离为测试距离D。Fs~F1以F6为参考点，背离接收天线方向进行放置：Fs=F6+背离接收天线2cm；F4=F。+背离接收天线10cm；F3=F6+背离接收天线18cm；F2=F6+背离接收天线30cm；F1=F6+背离接收天线40cm。

R1~R6、LI~L6、C1~C6分别是净区右侧位置、左侧位置、中心位置的1~6个测试点，其位置的确定与前端位置相同。以上这些测试位置，通常仅在静区的中间高度。但在测试静区的顶部可能会进行SVSWR测试，该测试取决于测试区域的高度。



我们说一下暗室EMC水平方向测试的结果里需要注意的，实测数据报告中：

Horizontal 表示接收天线处于水平位置（另外还有一种是天线处于垂直位置，也就是说，这个产品需要有2张这样的图才算完整）；

EN55015是测试标准，表明测试产品的种类；

Freq是频率点，一般可能有问题的点需要单独点出来进行完整确认；

Measurement是测试值，表示该频率点经确认后的最终值；

Limit是测试的限值，也就是测试值不能超过该值；

Over表示超过Limit限值多少，也就是测试值减去限值的计算；（上面是负数表示没超过限值，也就是符合要求；但有的机构是正数是符合要求，需要看清楚）；

假设测试报告第一个的值：频率点为53.4714MHz，测试值为29.40 dBuV/m，限值为40 dBuV/m，超过限值为-10.60 dBuV/m（也就是没超过）。

同样的方法来看垂直测试的数据：

假设第1个点，频率点为43.0647MHz，测试值为46.90 dBuV/m，限值为40 dBuV/m，超过限值为6.9 dBuV/m（也就是超了，需要整改）。

另外需要注意的是：一般测试时需要留预留3dB才好（也就是距离限值有3dB的余量），因为EMC是不稳定的，而且不同实验室之间也是有误差的，所以余量愈多，就越保险。
