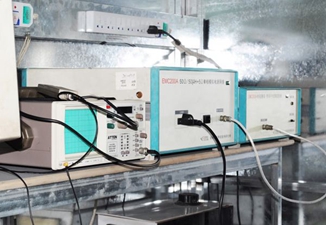

在进行EMC测试的过程当中，我们经常需要借助一些仪器来完成测试，EMC测试目的是检测电器产品所产生的电磁辐射对人体、公共场所电网以及其他正常工作之电器产品的影响。那么，你知道EMC怎么测试吗？亿博检测小编为您盘点常用的EMC测试设备。

一、电流感应器
电流感应器是引用荷尔效应(Hall effect)，从流动导线之电流穿过电流感应器产生磁场，执行CE101/CE102等传导干扰测试时，利用电流感应器来感应侦测导线所溢放射出之杂讯。

二、电源阻抗模拟网路(LISN)
电源阻抗模拟网路是一种耦合电路，主要用来提供干净之DC/AC电源品质，阻挡待测件杂讯回馈至电源及RF耦合。

三、EMI测试接收机
EMI测试接收机是EMC试验中最常用之基本测试仪器，基于测试接收机之频率响应特性要求，按CISPR16规定，测试接收机应有四种基本检波方式︰准峰值检波、均方根值检波、峰值检波及平均值检波。

四、频谱分析仪
频谱分析仪之检波器为峰值检波，因而满足军规EMC测试要求，但不符合欧美EMC商规及我国电磁相容性国家标准(CNS13430系列)规定之极限值测试。
EMI测试接收机与频谱分析仪两类设备各有优缺点︰
1、测试接收机之优点：测试准确度高、动态范围大、频率分辨率高、灵敏度高、互调干扰小四种基本检波方式；
2、缺点：不能像频谱仪分析仪在很宽之频率范围内展开观察，而对被测讯号无法快速进行频谱分析和振幅测试。
3、频谱分析仪之优点：能在很宽广之频率范围内观察而迅速地对被测讯号进行频谱分析和振幅测试、测试设备相对简单及测试比较方便；
4、缺点：测试准确度相对差一些、频率分辨率较低、互调干扰大、选择性较差及祇有单一峰值检波方式。

五、EMC测试用天线
电磁相容性测试频率范围从几10Hz到几10GHz，在这么宽之频率范围内作电磁干扰及电磁耐受性测试，所用天线种类繁多，且必须借助各种探测天线把被测场强转换成电压。

六、平行板天线
车辆零组件执行电磁场辐射耐受性试验(ISO 11452-6)时，需要均匀横电磁波之测量环境。利用平行板线，在其一端接相应之讯号产生器与功率放大器，另一端接匹配负载，可在两平行板间产生横电磁波之行波状态，平行板线之工作频率与终端负载之匹配情况有关，而且与平行板之间之距离d成反比，距离越大，上限工作频率越低。
1、优点︰
可在宽频段范围内产生平面波场；
所有能量集中在平行板间，因而电磁能量利用率高，不需很大瓦特数之功率讯号放大器就可在板间产生高于25V/m之场强(车辆零组件规格)；
平行板线之造价与其它产生场强，用以进行电磁耐受性试验之方法和装置相比，成本较低。
2、缺点︰
仅适用于如车辆零组件等小型设备之试验，对周围之辐射较为严重，影响监测仪器之功能及操作人员之健康。

七、横电磁波室 (TEM/GTWM CELL)
横电磁波(Transverse Electro Magnetic，TEM)室是利用传输线原理，由同轴线演变而来，一种内部能传输均匀横电磁波之长方形测试室。
