三种常见的静电放电模式有哪些

发布时间：2020-12-25 热度：

　　ESD的意思是“静电释放”的意思，它是英文：Electro-Staticdischarge的缩写，即"静电放电"的意思。ESD是本世纪中期以来形成的以研究静电的产生、危害及静电防护等的学科。因此，国际上习惯将用于静电防护的器材统称为“ESD”，中文名称为静电阻抗器。

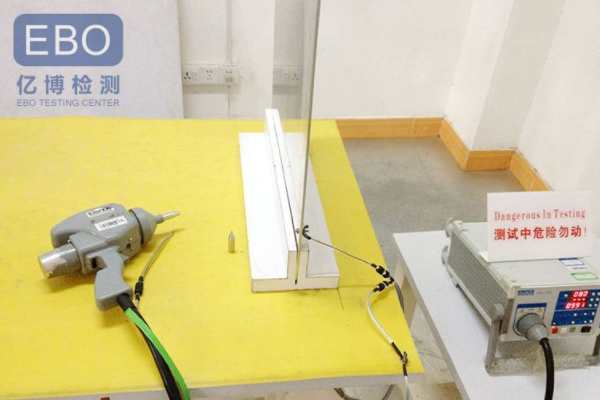

　　ESD知识介绍

　　静电是一种客观的自然现象，产生的方式多种，如接触、摩擦等。静电的特点是高电压、低电量、小电流和作用时间短的特点。

　　人体自身的动作或与其他物体的接触，分离，摩擦或感应等因素，可以产生几千伏甚至上万伏的静电。

　　静电在多个领域造成严重危害。摩擦起电和人体静电是电子工业中的两大危害。

　　生产过程中静电防护的主要措施为静电、耗散、中和、增湿，屏蔽与接地。

　　静电防护系统主要有防静电手腕带，脚腕带，工作服、鞋袜、帽、手套或指套等组成，中和与屏蔽等功能。

　　静电防护工作是一项长期的系统工程，任何环节的失误或疏漏，都将导致静电防护工作的失败。

　　静电的危害：

　　静电在我们的日常生活中可以说是无处不在，我们的身上和周围就带有很高的静电电压，几千伏甚至几万伏。平时可能体会不到，人走过化纤的地毯静电大约是35000伏，翻阅塑料说明书大约7000伏，对于一些敏感仪器来讲，这个电压可能会是致命的危害。

　　目前工业界大致定义了以下三种常见静电放电模式：

　　HBM人体放电模式：

　　HBM人体放电模式是ESD模型中建立*早的模型之一,在IC制造和使用过程中,IC接触的机会,由静电损伤造成IC失效的比例,而且在实际应用中,工业界也大多采用HBM模式来标注IC的静电等级.该模式指在地上走动、摩擦或者其他因素在上已积累了静电,当此人直接接触IC时,静电便会经IC管脚进入IC内,再由IC放电到地.此放电过程会在短至几百纳秒的时间内产生数安培的瞬间放电电流,此电流会把IC内部元件烧毁.

　　MM机器放电模式：

　　机器本身积累了静电,当此机器接触IC时,该静电便经过IC管脚放电.金属制造的机器放电等效电阻,因此其放电过程更短,在几纳秒到几十纳秒之内会有数安培的瞬间放电,因此对元件的坏力更大.

　　CDM充电元器件模式：

　　因摩擦或接触到其他物体的静电电荷,IC内部积累了静电,但在静电积累的过程中IC没有受伤.此带有静电的IC在处理过程中,当其pin直接接地或间接接地时,静电便会经过pin从IC的内部释放,从而造成放电现象.此种模式的放电时间更短,放电上升时间小于1nS,尖峰电流15安培,持续时间小于10纳秒.
