射频场感应的传导骚扰抗扰度测试标准和方法

发布时间：2020-12-29 热度：

　　射频抗扰度测试简介

　　射频（RF）频谱变得越来越拥挤，因为预期更多的电子设备与多种无线电发射器一起工作或共存，现在，特别是在城市地区的许多地方都有许多固定发射机，这些发射机有助于该地区的现场优势。

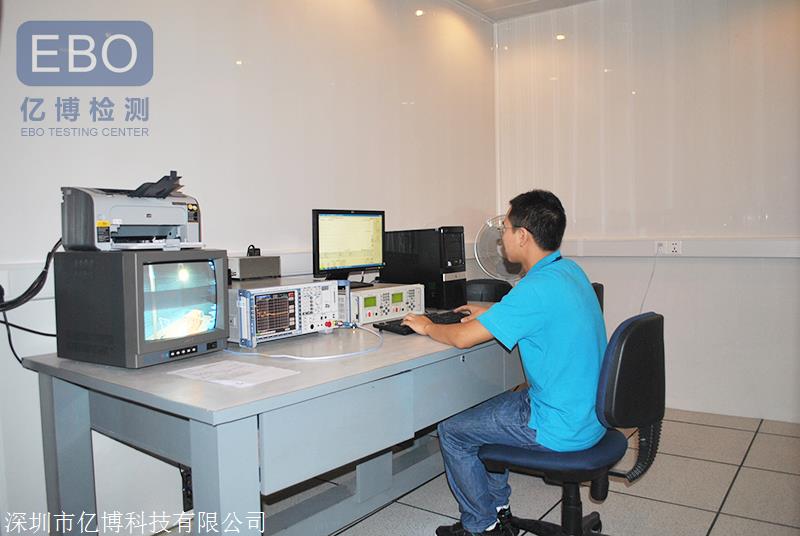

　　射频抗扰度测试

　　产品制造商不太可能知道或控制其产品的实际使用位置，并且应该期望产品在他们合理可能遇到的任何环境中正常工作。

　　EMC指令要求所有投放市场的产品必须具有足够的RF抗扰度。但是，为了区别于竞争对手，制造商应该采用这一标准来提高产品质量，无论该指令是否得到执行。

　　射频抗扰度测试的目的是使产品受到受控的射频应力，该应力代表在其操作环境中可能遇到的应力水平，其频率范围主要取决于实际问题和现实问题的经验。。测试方法分为通过传导耦合施加应力和通过辐射场耦合。

　　怎么进行射频抗扰度测试

　　1.电缆测试是检查RF敏感性的重要方法，IEC61000-4-6规定了测试方法。用于测试的频率为150kHz至80MHz，任何电缆RF注入测试方法都应该要求定义远离EUT的电缆末端的共模阻抗。

　　2.每种类型的电缆应在其远端具有共模解耦网络，以确保相对于接地参考平面（GRP）的阻抗，并使任何辅助设备与电缆上的RF电流的影响隔离。有几种方法可以将RF耦合到测试设备中。

　　他们是：

　　a）耦合/去耦网络（CDN）

　　b）EM钳位-由两个不同等级的分裂铁氧体环组成，可以夹在待测电缆上，因此无创，可用于任何类型的电缆。

　　c）电流注入探头-电流探头是夹式电流互感器，可应用于任何电缆，它是屏蔽的，因此仅应用电感耦合，而不需要测试信号的电容耦合。

　　测试应该很好地解耦，以防止任何干扰影响其他设备，这些可以通过主电源或直接耦合到引线耦合出设置。

　　尽管CDN将降低其AE端口的噪声和电缆阻抗的变化，但它并不能完美地实现这一点，并且建议在测试环境的主电源处永久安装RF滤波器。其他电缆应保持在测试环境的本地，或者如果它们离开则过滤到地面参考平面。

　　环境辐射信号也应该衰减，通常在屏蔽室内进行测量，房间的地板形成地面参考平面。

　　辐射射频抗扰度测试

　　1.使用的辐射RF抗扰度标准是IEC61000-4-3，这需要使用预校准场的屏蔽消声外壳中的天线产生的辐射射频场，扫描范围为80MHz至1000MHz，步长不超过基波的1％，停留时间足以使被测设备响应。

　　2.被测设备放置在0.8米高的木桌上（用于桌面设备），其正面与先前校准的均匀场区域在同一平面上。

　　3.天线位置和均匀区域都相对于腔室固定。该标准要求至少1米的连接电缆长度暴露在现场，并建议使用铁氧体扼流圈来分离较长的电缆。通常不能指定电缆布局，但是至少一些长度应该与天线的一个极化处于同一平面中。

　　4.被测设备在工作台上旋转，使其四个侧面中的每一个，如果可以任何方向使用，则顶部和底部依次面向天线，并与均匀区域共面。对于每个方向，在频率范围内执行两次扫描，每个天线极化一次。

　　5.如果频率以1％的步长从80到1000MHz扫描，每步的常规小停留时间为3秒，每次扫描大约需要15分钟，整个测试需要花费两个多小时。
