静电空气放电正确测试方法有哪些

发布时间：2021-01-11 热度：

　　一、目的

　　规范手机静电测试方法，达到测试的准确性和可靠性

　　二、范围

　　适合公司的所有手机方案

　　三、测试仪器

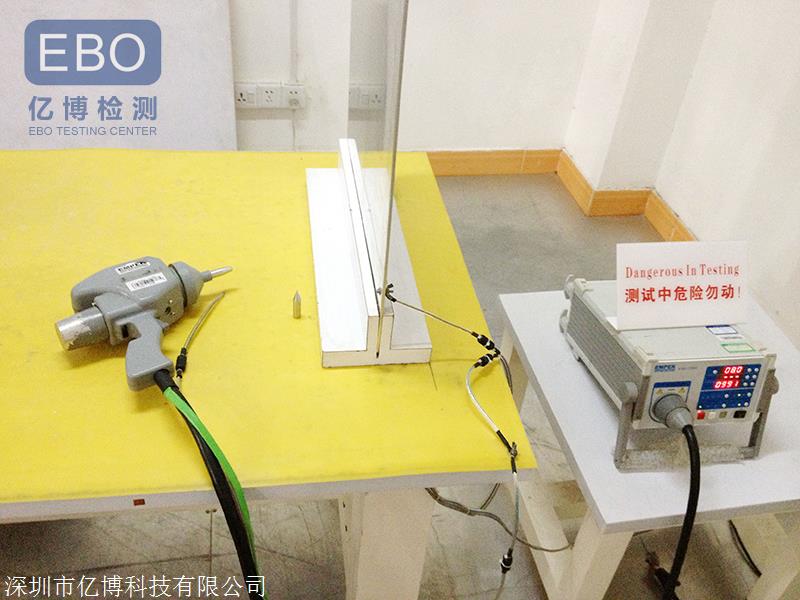

　　静电放电测试仪、静电试验台、耦合板、垂直耦合板、水平耦合板、静电

　　说明：模似人或物体在接触手机时的静电放电，检测手机的抗静电能力，空气放电针对非导体，接触放电针对导体。（注意：高压危险）

　　四、测试样机的状态

　　静电测试前，首先检查测试样机的按键，LCD显示，背光灯、通话等各项功能都正常，保证样机是良品。

　　测试过程中被测试样机处于通话充电的状态

　　五、测试等级

　　空气放电：+6KV、+8KV

　　接触放电：+2KV、+4KV

　　垂直耦合放电：+6KV、+8KV

　　水平耦合放电：+6KV、+8KV

　　测试环境：15℃～35℃，30%RH～60%RH(湿度)

　　六、静电放电（ESD）测试步骤

　　1.空气放电/接触放电

　　静电放电测试仪SANKI（NS61000-2K）的设置

　　静电放电测试仪（图1-1）

　　a)首先将SANKI（NS61000-2K）的开关电源打开（按下POWER开关）。

　　b)然后进入选择开关，选择空气放电（将开关扳下到AIR处），选择接触放电(将开关扳到CONTACT位值)

　　c)当选择了空气放电后，按下HVON开关按键，（在按开关HVON前，必须确保OUTPUT放电插入插口，同时VOLTSADJUST旋钮逆时针旋到底）。

　　d)然后顺时针旋转VOLTSADJUST旋钮,调节输出电压(OUTPUTVOLTAGE)到8KV，(选择SINGLE按键是单脉冲放电，即是按下静电就放下电，REPEAT按键即是按下静电连续放电，COUNT就是按设定的次数放电，20PPS按键是按下静电在一秒内放20次电。)一般选择SINGLE键。

　　e)按下READY键即可进入准备放电状态，现在就可以用静电对着手机外围需要测试的各个部位放电，按下静电上的按键即放电一次。测试完+8KV测试后，按下STOP按键就可以停止转到-8V测试

　　静电（图1-2）

　　f)调换到-8KV测试，此时注意操作，先要将VOLTSADJUST旋钮旋到电压为0KV，然后按HVOFF键，再按P-按键调到负极性，按HVON键，然后再调节VOLTSADJUST按键到-8KV，用静电对着手机外围测试部位放负极性-8KV。

　　g)测试完空气放电后，按下STOP按键，然后将VOLTSADJUST旋钮逆时针旋到低，按下HVOFF键，再按下P+按键，再关闭静电测试仪器的电源POWER。

　　h)测试接触放电要把静电上的头换成尖端的头，然后打开电源POWER，再把开关扳到CONTACT位置，然后按空气操作步骤调节电压+4V和-4V，用静电对着手机外围要测试的部位进行接触放电。

　　备注：空气放电主要是针对样机周边缝隙部位放电（如机壳四周，USB接口，MIC，REC，SPEAKE，LCD周边，按键），空气放电时用圆头；接触放电主要是针对样机周边外露金属部件放电（如电镀按键，金属装饰件），接触放电用尖头。

　　2.垂直耦合放电（空气）

　　垂直隔离放电时，把手机靠近接地的垂直板上，然后静电的头对垂直耦合板放电，调节电压与上面介绍的一样操作。

　　3.水平耦合放电（空气）

　　水平耦合放电把样机放在与水平耦合板平行的位置，用静电的头对水平耦合放电，电压调节和前面讲述的相同，同理操作。

　　注意事项：

　　每次静电测试后，用接地线对头放电的部位放电。然后检查放电部位的功能是否正常。再继续放电。在放电过程中如出现样机打死机、充电器不能识别、通话掉线等现象。样机重启后能恢复正常。作为良品可以通过。

　　七、记录

　　放电后进行功能测试，将测试中与到的异常情况详细清楚的记录。

　　八、注意事项

　　1、在进行放电操作时不要将头接触到人体，以免对人体产生危险。

　　2、在信息收集时要详细，描述要清晰。
