IPX8试验|IP防水8级介绍

发布时间：2020-12-23 热度：


     IPX防水等级标准（0-8级），IPX8试验方法名称： 持续潜水试验；防水保护试验（一）试验方法：IEC 60529 Edition 2.1:2001-02 之 IPX8 样品依所指定之正常使用状态，完全浸没于水中。（二）样品状态：试验中样品保持在正常使用状态下。（三）样品架设方式：高度未满850 mm之待测外壳，其最底端应在水面下 2米之位置。（四）试验时间：60分钟。（五）检查项目：试验后检查待测物外壳之内部是否有进水之情形并执行功能检查。（1）待测物外壳是否提供防水保护？ （2）电线或电气元件附近是否有水滞留？（3）功能测试：检查样品是否可正常点亮？


测试简介
IPX防水等级标准（0-8级），国际工业防水等级标准IPX和日本工业防水标准的JIS等级是一致的，共分为0-8的9级。
0级 无保护
1级 可以消除垂直落下水滴的有害影响
2级 对与垂直方向在15度以内落下的水滴有防护作用
3级 可以消除与垂直方向在60度的喷雾状水滴的有害影响
4级 可以消除从不同方向飞溅水滴的有害影响
5级 可以消除对各方向喷嘴喷射水流的有害影响
6级 可以消除对各方向喷嘴强力喷射水流的有害影响
7级 顶部距离水面0.15—1米，连续30分钟，性能不受影响，不漏水
8级 顶部距离水面1.5—30米，连续30分钟，性能不受影响，不漏水
IPXX等级中关于防水实验的

测试方法
（1）IPX 1
方法名称：垂直滴水试验
试验设备：滴水试验装置
试样放置：按试样正常工作位置摆放在以 1r/min 的旋转样品台上，样品顶部至滴水口的距离不大于 200mm
试验条件：滴水量为 10。5 mm/min
持续时间：10 min
（2）IPX 2
方法名称：倾斜 15°滴水试验
试验设备：滴水试验装置
试样放置：使试样的一个面与垂线成 15°角，样品顶部至滴水口的距离不大于 200mm 。每试验完一个面后，换另一个面，共四次。
试验条件： 滴水量为 30。5 mm/min
持续时间： 4×2。5 min（ 共10 min ）
（3）IPX 3
方法名称：淋水试验
试验方法：
a。 摆管式淋水试验
试验设备：摆管式淋水溅水试验装置
试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于 200mm ，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算，每孔为 0。07 L/min ，淋水时，摆管中点两边各 60° 弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 60°，共 120°。每次摆动( 2×120°) 约 4s
试验时间：连续淋水 10 min
b。 喷头式淋水试验
试验设备：手持式淋水溅水试验装置
试样放置：使试验顶部到手持喷头喷水口的平行距离在 300mm 至 500mm 之间
试验条件：试验时应安装带平衡重物的挡板，水流量为 10 L/min
试验时间：按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积)，最少 5 min
（4）IPX 4
方法名称：溅水试验
试验方法：
a．摆管式溅水试验
试验设备和试样放置：与上述 IPX 3 之 a 款均相同；
试验条件: 除后述条件外，与上述 IPX 3 之 a 款均相同；喷水面积为摆管中点两边各 90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 180°，共约 360°。每次摆动 ( 2×360°) 约 12s
试验时间： 与上述 IPX 3 之 a 款均相同 ( 即10 min )。
b．喷头式溅水试验
试验设备和试样放置：与上述 IPX 3 之 b 款均相同；
试验条件：拆去设备上安装带平衡重物的挡板，其余与上述 IPX 3 之 b 款均相同；
试验时间：与上述 IPX 3 之 b 款均相同， 即按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积) 最少 5min
（5）IPX 5
方法名称：喷水试验
试验设备：喷嘴的喷水口内径为 6。3mm
试验条件：使试验样品至喷水口相距为 2。5m ～ 3m ，水流量为 12。5 L/min ( 750 L/h )
试验时间：按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积) 最少 3 min
（6）IPX 6
方法名称：强烈喷水试验；
试验设备：喷嘴的喷水口内径为 12。5 mm
试验条件：使试验样品至喷水口相距为 2。5m ～ 3m ，水流量为 100 L/min ( 6000 L/h )
试验时间：按被检样品外壳表面积计算，每平方米为 1 min（不包括安装面积）最少 3 min
（7）IPX 7
方法名称：短时浸水试验
试验设备和试验条件：浸水箱。其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为 1m 。试样顶部到水面距离至少为 0。15m
试验时间: 30 min

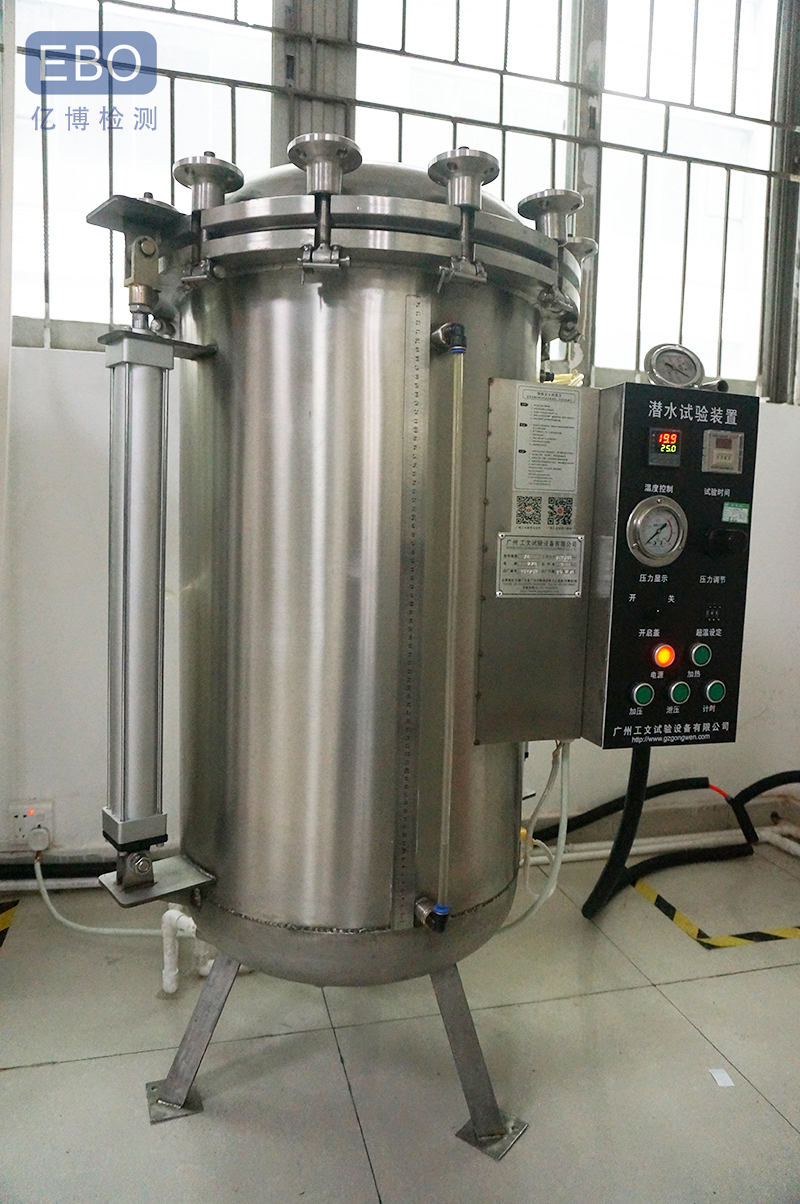

（8）IPX 8
方法名称: 持续潜水试验；
试验设备：须提供防水试验水槽之名称、厂牌、型号与序号。
实验室环境条件：须标明环境温度与相对溼度。
试验方法 / 规格
试验规范：参照 IEC 60529 Edition 2.1:2001-02 之 IPX8 试验方法。
防水保护试验
（一）试验方法：IEC 60529 Edition 2.1:2001-02 之 IPX8 样品依所指定之正常使用状态，完全浸没于水中。
（二）样品状态：试验中样品保持在正常使用状态下。
（三）样品架设方式：高度未满 850 mm 之待测外壳，其最底端应在水面下 2 米之位置。
（四）试验时间：60分钟。
（五）检查项目：试验后检查待测物外壳之内部是否有进水之情形并执行功能检查。
（1）待测物外壳是否提供防水保护？
（2）电线或电气元件附近是否有水滞留？
（3）功能测试：检查样品是否可正常点亮？
